| Lugar de origem: | China |
|---|---|
| Marca: | InterLED |
| Certificação: | RoHS |
| Número do modelo: | BD3-3611XX-C11 |
| Quantidade de ordem mínima: | 2000 |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 3-4 semanas |
| Clour: | Branco, vermelho, azul… | Montagem: | THT (tecnologia do Através-furo) |
|---|---|---|---|
| Função: | Gráficos | Cor: | Todas as cores |
| Pino comum: | Ânodo/cátodo comuns | Feito dentro: | China |
| Vida: | 50000HOURS | OEM OU ODM: | - Sim, sim. |
| Aplicação: | Interno |

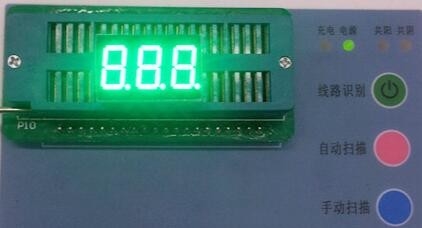

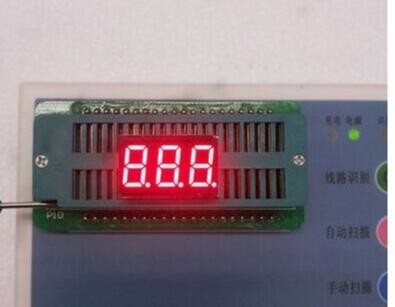

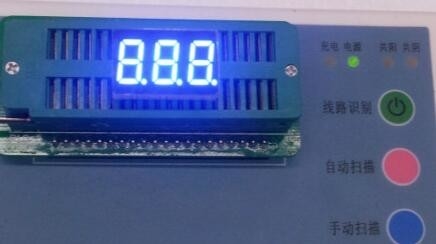

Display Smd interno de sete segmentos de três dígitos de 0,36 polegadas
Características
• Altura do dígito de 0,36 polegadas (9,2 mm)
• Tempo de elevação 30.000 HRS
• Compatível com RoHS.
• Baixo consumo de energia.
• Fácil montagem em placa de circuito impresso.
Descrições
• Visor SMD de três dígitos de 0,36 polegadas
• Ânodo comum ou cátodo comum
• Cor Emissora: Verde Puro, Verde Amarelo, Amarelo, Âmbar, Laranja, Vermelho, Vermelho Profundo
• Padrão: face cinza, segmento branco.
| ■ Classificação Máxima Absoluta (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Parâmetro | Símbolo | cor | Doença | Avaliação | Unidade | ||||||||||||||||||||||||||||||
| Dissipação de energia por segmento | DP | Azul | ─ | 45 | mW | ||||||||||||||||||||||||||||||
| Corrente direta por segmento | SE | Azul | ─ | 15 | mA | ||||||||||||||||||||||||||||||
| Redução de classificação de if por segmento | △SE | Azul | Ta≧25℃ | 0,20 | mA/ | ||||||||||||||||||||||||||||||
| Pico de corrente direta por segmento | SE P | Azul | 1/10 Serviço 10KHz | 100 | mA | ||||||||||||||||||||||||||||||
| Tensão reversa por segmento | RV | Azul | ─ | 5 | V | ||||||||||||||||||||||||||||||
| Faixa de temperatura operacional | Topr | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| Amplitude Térmica de armazenamento | Tstg | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ Classificação das características elétricas/ópticas (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Item | Símbolo | Localização | cor | Condição de teste | Avaliação | Unidade | |||||||||||||||||||||||||||||
| Tensão direta | FV | Por segmento | azul ou outro | IF=5mA | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| Corrente inversa | Por segmento | azul ou outro | VR=5V | — | — | 100,0 | μ.A | ||||||||||||||||||||||||||||
| Intensidade luminosa | 4 | Por segmento | azul ou outro | IF=5mA | — | 15 | — | mcd | |||||||||||||||||||||||||||
| Comprimento de onda | λD | Por segmento | azul ou outro | IF=5mA | — | 460 | — | nm | |||||||||||||||||||||||||||
| Meia Largura da Linha Espectral | △λ | Por segmento | azul ou outro | IF=5mA | — | 20 | — | nm | |||||||||||||||||||||||||||
| Proporção de correspondência de intensidade luminosa (segmento a segmento) | IV-M | — | — | IF=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ Condições de soldagem: | |||||||||||||||||||||||||||||||||||
| Solda manual | 295℃±5℃ em 3 segundos | ||||||||||||||||||||||||||||||||||
| Solda por imersão | 260℃±5℃ em 5 segundos | ||||||||||||||||||||||||||||||||||
| Solda automática | 70℃～80℃ em 30 segundos soldando 245℃±5℃ em 5 segundos | ||||||||||||||||||||||||||||||||||
